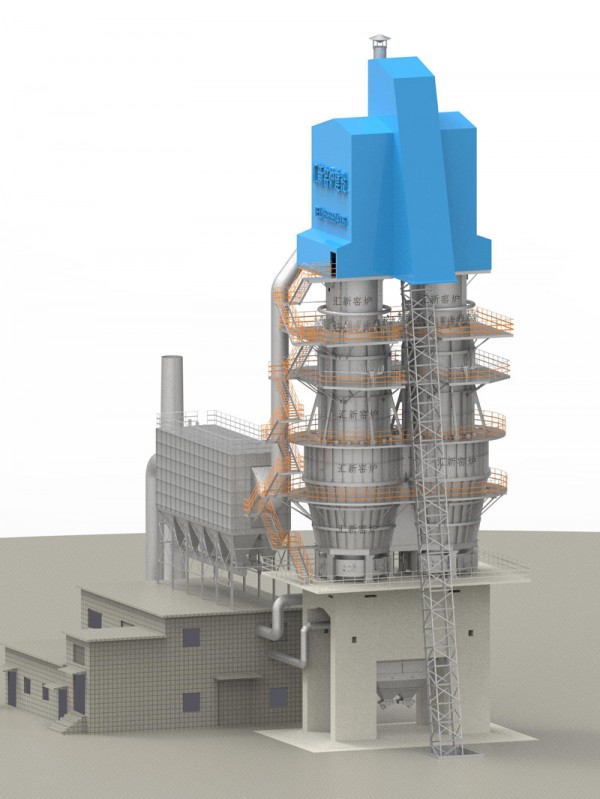

雙膛窯結構-牛腿式雙膛窯

雙膛窯結構-牛腿式雙膛窯

雙膛窯的兩種核心結構：性能與應用的差異化選擇

在雙膛窯的設計與制造中，牛腿梁支撐結構與懸掛缸結構是應用最廣泛的兩種主流形式，二者因結構設計不同，在性能表現、運維成本、適用場景上存在明顯差異，具體特點與優劣勢如下：

一、牛腿梁支撐結構：傳統穩定型設計

牛腿梁支撐結構是雙膛窯早期應用較廣的結構形式，其核心特點是通過窯體側壁伸出的 “牛腿梁”（金屬支撐構件），直接承載窯內煅燒區域的重量，形成穩固的支撐體系，常見于中低產能的雙膛窯項目。

優勢：

結構穩定性強：牛腿梁采用高強度金屬材質，與窯體側壁一體化連接，承載能力強，能適應長期高溫環境下的重量負荷，不易出現結構變形；

制造成本較低：設計原理相對簡單，構件加工難度小，無需復雜的空腔劃分或精密接口設計，前期制造成本比懸掛缸結構低 15%-20%；

檢修直觀性好：牛腿梁位置相對外露，日常檢查時可直接觀察支撐構件的磨損、腐蝕情況，發現問題后無需拆解復雜結構即可初步維修。

不足：

氣流流通受阻：牛腿梁會占用窯內部分空間，且支撐部位易形成氣流死角，導致助燃空氣、煙氣在窯內分布不均，可能出現局部煅燒溫度偏差（最大偏差可達 5-8℃），影響石灰活性；

運維工作量大：牛腿梁與物料接觸區域易黏結石灰石粉塵或雜質，需定期停機清理，且清理過程中需小心避免損傷支撐結構，每年運維時間比懸掛缸結構多 20-30 小時；

熱效率偏低：因氣流分布不均，部分區域熱量無法充分傳遞給物料，導致燃料消耗略高，熱效率比懸掛缸結構低 3%-5%，長期運行會增加能源成本。
